2023年3月9日，澳门新甫京娱乐娱城平台彭海琳教授研究团队在《自然—材料》（Nature Materials）在线发表了题为“Single-crystalline van der Waals layered dielectric with high dielectric constant”的研究论文，报道了一种范德华层状高介电常数单晶材料Bi2SeO5。
高性能介电材料在电子、电气、能量转换及电介质储能等领域具有广阔的应用前景。高介电常数和高介电强度的先进电介质材料的开发备受关注。在新型纳米材料与电子器件研究领域，俗称“白石墨”的六方氮化硼（hBN）被广泛用作电子封装材料与介电材料。hBN块体单晶因其良好的电绝缘性及范德华层状结构，可解离成二维绝缘材料，作为原子级平整的封装和介电层，在二维材料各类新奇物性探索中发挥了重要作用。例如，经hBN封装的二维材料中已观测到了分数量子霍尔效应、二维铁磁、二维超导等重要物理现象。然而，hBN的介电常数偏低（κ ≈ 3.5），导致其电场调控能力不足和库伦屏蔽作用不强；更重要的是，高品质hBN块体单晶需要高温（>1500 oC）和高压（约4万大气压）等苛刻的制备条件，生长速度缓慢，得到的单晶尺寸较小。当前只有为数不多的研究机构可以通过高温高压合成高品质hBN块体单晶，这严重限制了它的广泛应用。因此，高效便捷制备新型高介电常数层状单晶介电材料具有重要意义。
澳门新甫京娱乐娱城平台彭海琳课题组前期开发了高迁移率二维半导体（Bi2O2Se）及其超薄自然氧化物栅介质Bi2SeO5（Nature Nanotech. 2017, 12, 530; Nature Electron. 2020, 3, 473; Nature Electron. 2022, 5, 643）。最近，彭海琳课题组报道了一种高介电常数层状单晶材料Bi2SeO5高效便捷的制备方法。他们通过化学气相输运法制备了Bi2SeO5层状大单晶，单晶横向尺寸达厘米级。Bi2SeO5单晶的层间结合力较弱，通过机械解理法可制得大面积均匀、原子级平整的纳米薄片。电容-电压测量结合扫描探针微波成像技术表征表明，Bi2SeO5二维单晶的室温介电常数高达16.5，远高于hBN。电学测量表明，Bi2SeO5二维单晶具有很高的介电强度，其击穿场强高达10~30 MV/cm，优于hBN样品。理论计算也表明，高品质层状Bi2SeO5中较强的离子极化导致其兼具高介电常数与高击穿场强。

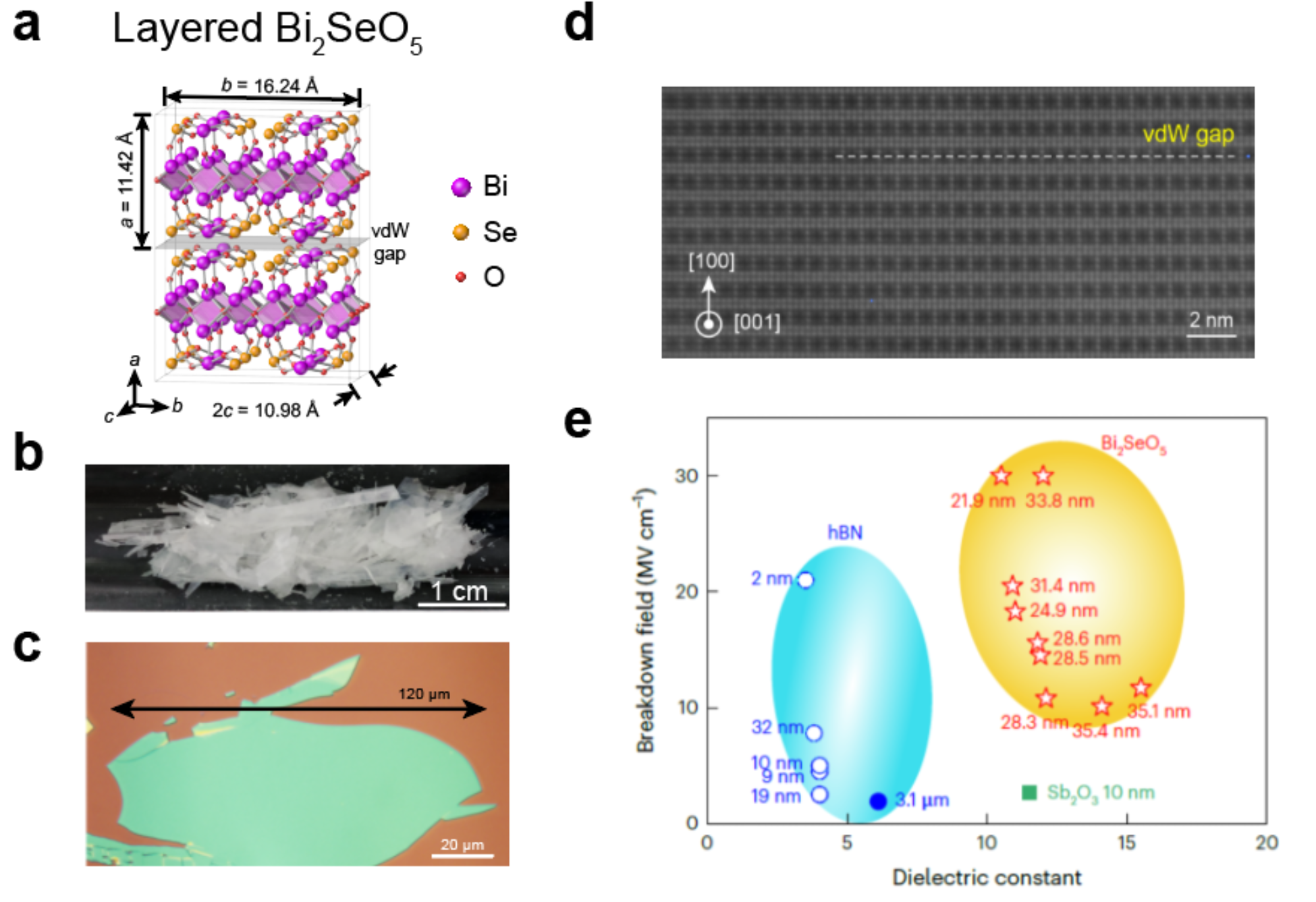

图1. 单晶层状高κ栅介质Bi2SeO5的结构与性质。（a）层状Bi2SeO5的晶体结构;（b）气相输运法制得的Bi2SeO5厘米级单晶的光学照片；（c）机械解理大面积Bi2SeO5纳米片光学照片；（d）层状Bi2SeO5的典型高分辨透射电镜成像;（e）层状Bi2SeO5的介电常数和击穿场强及与其他常见层状栅介质的比较。
高介电性能的Bi2SeO5二维单晶应用于电学器件中可获得很强的栅极调控能力。研究团队采用二维材料转移技术，叠层构筑了Bi2SeO5二维纳米片封装的高迁移率二维半导体Bi2O2Se场效应霍尔器件。低温量子输运测量表明，通过Bi2SeO5的封装，二维半导体Bi2O2Se的载流子迁移率显著提升，低温霍尔迁移率高达470000 cm2/Vs（迄今为止Bi2O2Se体系的最高迁移率），并首次观测到Bi2O2Se的量子霍尔效应。二维单晶介电材料Bi2SeO5不仅可作为二维Bi2O2Se的理想封装材料与栅介质，也适用于其他二维材料体系，如MoS2、石墨烯等。

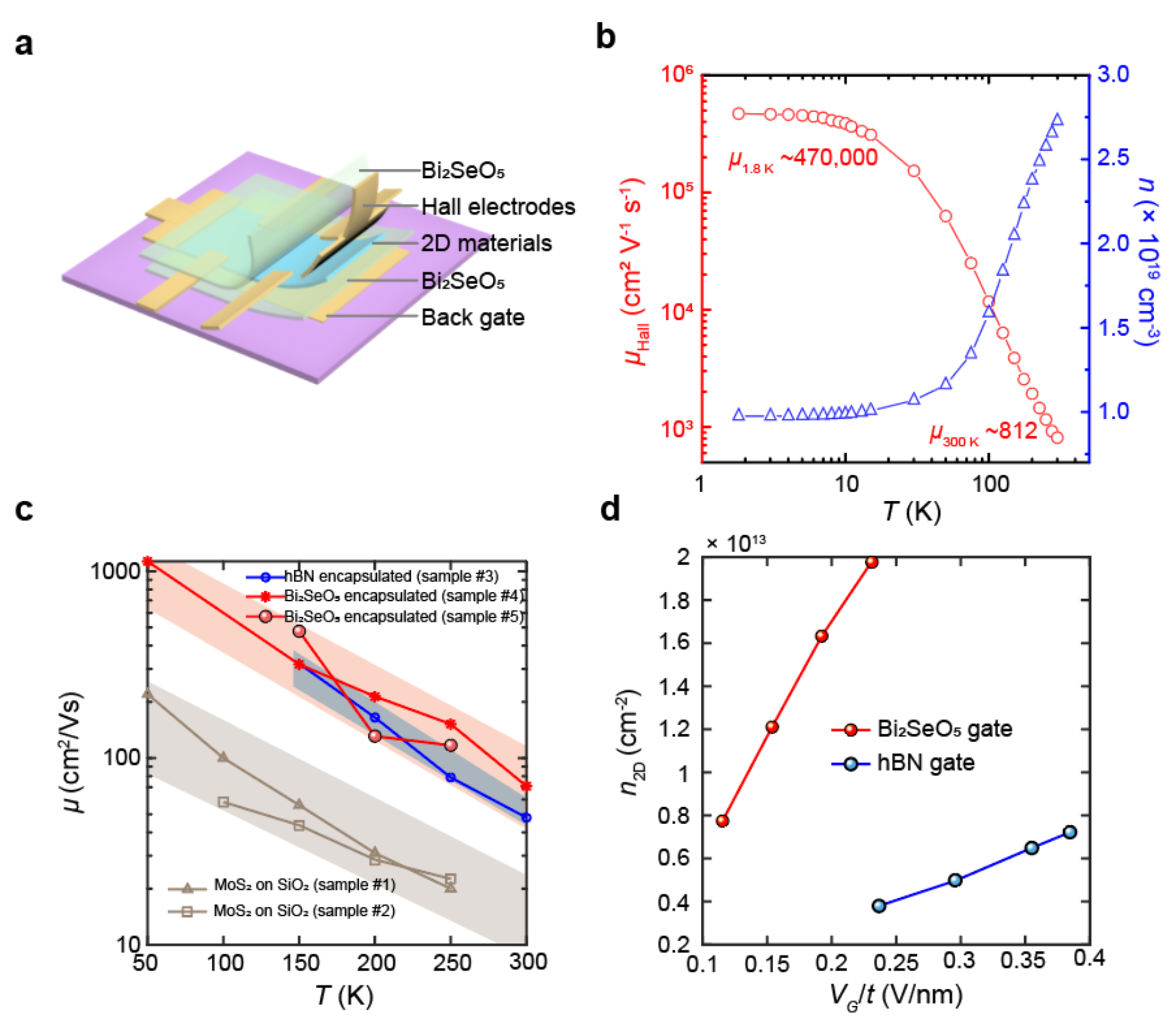

图2. 层状单晶Bi2SeO5纳米片的封装与栅控能力评估。（a）电学输运测试器件示意图；（b）Bi2SeO5封装二维Bi2O2Se纳米片的超高霍尔迁移率；（c）Bi2SeO5封装二维MoS2的迁移率提升；（d）层状单晶Bi2SeO5与hBN的栅控能力对比。
高介电性能层状单晶材料Bi2SeO5的研发为纳米器件研究提供了优异的封装材料与栅介质材料，使得二维材料载流子迁移率与载流子浓度具有高度可调控性，并可有效降低二维晶体管的功耗，在未来微纳电子器件的发展中具有重要意义。此外，兼具高介电常数和高介电强度的电介质材料Bi2SeO5的开发，有望突破介电瓶颈，实现超高储能密度和效率。因此，高介电性能的新型层状单晶材料Bi2SeO5的研发具有重要的基础科学意义和应用价值。
该研究成果以“单晶型范德华层状高介电常数材料”（Single-crystalline van der Waals layered dielectric with high dielectric constant）为题，近日发表于Nature Materials。澳门新甫京娱乐娱城平台彭海琳教授是该论文工作的通讯作者，第一作者包括澳门新甫京娱乐娱城平台博士毕业生张聪聪、涂腾、博雅博士后王璟岳、中南大学在北大联合培养博士生朱永朝、以及北京石墨烯研究院/澳门新甫京娱乐娱城平台电子学院尹建波研究员。合作者还包括澳门新甫京娱乐娱城平台物理学院的吴孝松研究员、廖志敏教授、高鹏研究员、澳门新甫京娱乐娱城平台集成电路学院的黄芊芊研究员、以色列魏茨曼科学研究院的颜丙海教授、中南大学的徐海教授、胡慧萍教授、及美国德州大学奥斯汀分校的赖柯吉教授。
该研究得到国家自然科学基金委、科技部、北京分子科学国家研究中心、腾讯基金会、澳门新甫京娱乐娱城平台博雅博士后等机构和项目的资助，并得到了澳门新甫京娱乐娱城平台分子材料与纳米加工实验室（MMNL）仪器平台的支持。
北大化学微信
